Автомобиль ГАЗ-69, выпускавшийся с 1953 по 1972 год, стал настоящей легендой и символом советской автомобильной промышленности. Он был широко использован в различных сферах — от военных и космических экспедиций до сельского хозяйства и туризма. Однако, как и у любого транспортного средства, у ГАЗ-69 были свои проблемы, включая и проблемы с тормозной системой.
Тормозная система ГАЗ-69 была довольно простой и состояла из механического тормозного устройства. Она включала в себя несколько основных элементов: тормозные колодки, тормозные барабаны, тормозные цилиндры, тормозные трубки и тормозной привод. Для того чтобы тормоза работали эффективно, необходимо было регулярно осуществлять их обслуживание и проводить проверку состояния системы. Однако, даже при правильной эксплуатации, у тормозной системы ГАЗ-69 были свои проблемы.
Одной из основных проблем была утечка тормозной жидкости. Причиной этой проблемы могло стать неисправное уплотнение в тормозных цилиндрах или повреждение тормозных трубок. Утечка тормозной жидкости ведет к уменьшению эффективности торможения и возможности поломки системы в целом. В таких случаях необходимо незамедлительное устранение утечки и замена нужных деталей.
Значение тормозной системы ГАЗ-69
Основная задача тормозной системы ГАЗ-69 состоит в остановке или замедлении движения автомобиля при нажатии на педаль тормоза. Система активируется механическим приводом и применяет гидравлическую силу для передачи нажатия на тормозные колодки или тормозные барабаны.
Тормозная система ГАЗ-69 имеет следующие элементы:
- Главный тормозной цилиндр: преобразует механическое давление, создаваемое педалью тормоза, в гидравлическое давление, передаваемое к колесным тормозам.
- Тормозные колодки и тормозные барабаны: применяются для создания трения, что приводит к замедлению или остановке автомобиля.
- Тормозные трубки и шланги: передают гидравлическое давление от главного тормозного цилиндра к колесам.
- Система регулировки тормозной силы: позволяет равномерно распределять силу торможения между передними и задними колесами для максимальной эффективности торможения.
Важно понимать, что правильное функционирование тормозной системы ГАЗ-69 критически важно для безопасного управления автомобилем. Неправильная работа тормозной системы может привести к потере контроля над транспортным средством или даже к аварии. Поэтому регулярная проверка и обслуживание тормозной системы являются неотъемлемой частью обслуживания ГАЗ-69.
Основные сборочные единицы
Тормозная система ГАЗ-69 состоит из нескольких основных сборочных единиц, каждая из которых выполняет свою функцию и отвечает за определенные аспекты работы тормозов.
Главный тормозной цилиндр
Главный тормозной цилиндр является ключевой частью системы и отвечает за передачу гидравлического давления от педали тормоза к колесным цилиндрам. Он преобразует механическое давление, создаваемое нажатием на педаль тормоза, в гидравлическое давление, которое затем передается по трубкам к колесам.
Колесные цилиндры
Колесные цилиндры расположены на каждом колесе и отвечают за давление тормозной жидкости, которое приводит к сжатию тормозных колодок и остановке колеса. Они имеют поршни, которые перемещаются под давлением и нажимают на колодки.
Кроме главного тормозного цилиндра и колесных цилиндров, в тормозной системе ГАЗ-69 также присутствуют тормозные трубки, соединяющие цилиндры и цилиндры ведущей мостовой передачи, а также тормозные колодки, которые нажимаются на тормозные барабаны и создают трение, приводящее к остановке автомобиля.
Главный тормозной цилиндр

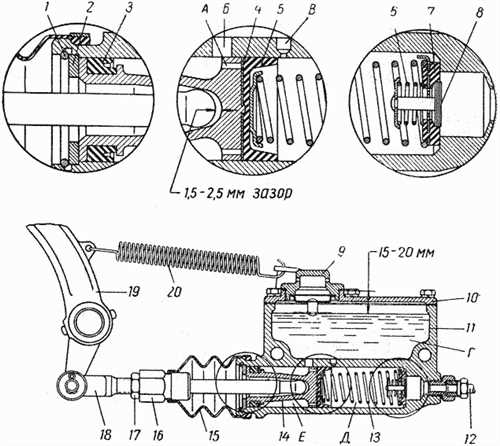

Схема работы главного тормозного цилиндра
Главный тормозной цилиндр имеет простую, но надежную конструкцию. Он состоит из цилиндрического корпуса и поршневого механизма. Принцип работы цилиндра основан на законе Паскаля, согласно которому давление в жидкости распространяется одинаково во всех направлениях.
При нажатии на педаль тормоза, механизм главного цилиндра смещается вперед, что приводит к увеличению давления в жидкостной системе. Усилие, приложенное к педали, передается на поршень, который перемещается внутри цилиндра. Под давлением жидкость перемещается через тормозные трубки и распределяется между тормозными колодками и барабанами всех колес.
Затем, при отпускании педали тормоза, пружина возвращает механизм цилиндра в исходное положение, что позволяет жидкости вернуться обратно в цилиндр и созданное давление снижается. Таким образом, главный тормозной цилиндр позволяет контролировать и передавать гидравлическое давление в тормозной системе ГАЗ-69.
Проблемы с главным тормозным цилиндром
У главного тормозного цилиндра могут возникать различные проблемы, что приводит к неисправности тормозной системы. Некоторые из основных проблем могут включать утечку гидравлической жидкости, износ уплотнительных колец, коррозию и окисление внутренних деталей, а также засорение или поломку трубок и шлангов.
При возникновении любых подозрений на неисправность главного тормозного цилиндра ГАЗ-69, рекомендуется обратиться к специалистам для проведения диагностики и ремонта. Регулярное обслуживание и замена изношенных деталей помогут поддерживать надежность и эффективность тормозной системы вашего автомобиля.
Тормозные колодки
В тормозной системе ГАЗ-69 используются дисковые и барабанные тормоза. Дисковые тормозные колодки состоят из металлической пластины, на которую нанесен трение материал. Барабанные тормозные колодки состоят из металлической пластины с наклеенной на нее нагревостойкой фрикционной накладкой.
Одной из основных проблем, связанных с тормозными колодками на ГАЗ-69, является износ. Износ колодок может происходить из-за трения при торможении, что приводит к уменьшению их толщины. Когда толщина колодки становится меньше минимально допустимой, необходимо провести замену.
Признаки износа тормозных колодок:
- Шум при торможении;
- Увеличение педали тормоза;
- Ухудшение тормозных характеристик.
Если обнаружены указанные признаки, необходимо провести осмотр и при необходимости заменить тормозные колодки. Это позволит обеспечить надежную работу тормозной системы и обеспечить безопасность во время движения на автомобиле ГАЗ-69.
Тормозные барабаны
Тормозные барабаны состоят из нескольких основных элементов:
| 1. | Металлический барабан, который крепится на ступицу колеса. |
| 2. | Тормозная накладка, представляющая собой специальную облицовку, прижимаемую к внутренней поверхности барабана. |
| 3. | Тормозные колодки, которые имеют несколько покрытий и выполняют функцию нажатия на накладку при активации тормоза. |
| 4. | Пружины, которые служат для поддержки колодок в рабочем положении и осуществляют их быстрое отпускание после отпускания педали тормоза. |
| 5. | Стяжной механизм, который осуществляет одновременное сжатие и разжатие колодок. |
Основные проблемы, связанные с тормозными барабанами, могут быть следующими:
- износ тормозных колодок и накладок;
- деформация или износ барабана;
- повреждение или поломка пружин или стяжного механизма;
- проблемы с регулировкой зазора между колодками и барабаном.
Для поддержания надлежащего функционирования тормозной системы необходимо регулярно проверять состояние тормозных барабанов и проводить необходимый ремонт и замену деталей в случае необходимости.
Тормозные трубки
Тормозные трубки изготавливаются из металлической трубки с внутренними канавками, формирующими каналы для прохождения тормозной жидкости. Внешние поверхности трубок покрываются защитным слоем для защиты от коррозии и механических повреждений. Тормозные трубки должны быть прочными, герметичными и устойчивыми к воздействию различных факторов, таких как вибрация, температурные изменения и агрессивное действие тормозной жидкости.
При эксплуатации ГАЗ-69 на тормозные трубки могут возникать следующие проблемы:
1. Коррозия
Тормозные трубки могут подвергаться воздействию влаги и соленой воды, что приводит к коррозии и образованию ржавчины. Это может привести к протечкам и потере тормозной жидкости, что может снизить эффективность тормозной системы и повлиять на безопасность вождения. Поэтому регулярная проверка наличия коррозии и замена поврежденных трубок являются важными мерами по поддержанию надежности тормозной системы.
2. Повреждения
Тормозные трубки могут быть повреждены при столкновении, прикосновении к острым предметам или в результате эксплуатационных нагрузок. Такие повреждения могут привести к протечкам и потере тормозной жидкости. В случае обнаружения повреждений трубок их следует немедленно заменить.
Тормозные трубки являются одной из ключевых составляющих тормозной системы ГАЗ-69, и их надежность и исправность играют важную роль в обеспечении безопасности вождения.
Тормозные шланги
Основная функция тормозных шлангов — обеспечить передачу тормозного давления от главного цилиндра к тормозным колодкам. Для этого они должны быть герметичными и прочными, чтобы выдерживать высокое давление и не пропускать жидкость. Кроме того, шланги должны быть достаточно гибкими, чтобы подвижные элементы подвески не оказывали дополнительного напряжения на них.
Однако со временем тормозные шланги могут износиться и повредиться. Это может привести к утечке тормозной жидкости, что снизит эффективность торможения и повысит риск непредвиденных ситуаций на дороге. Поэтому регулярная проверка состояния шлангов и их своевременная замена являются важными мерами по обеспечению безопасности движения.
Если при осмотре обнаружены следы износа, трещины, надрывы или повреждения оплетки, тормозные шланги необходимо немедленно заменить. Для этого необходимо снять старые шланги и установить новые, обязательно проверив их герметичность и надежность крепления к главному тормозному цилиндру и тормозным колодкам.
В связи с тем, что тормозные шланги являются важной деталью тормозной системы, на легковых автомобилях и грузовиках ГАЗ-69 рекомендуется проводить ежегодный технический осмотр и проверять состояние шлангов. Такая профилактика позволит своевременно выявить и устранить возможные проблемы и обеспечить безопасность движения на дороге.
Регулятор тормозной силы
В ГАЗ-69 используется регулятор тормозной силы с механическим приводом, который работает на основе пружинного механизма. В зависимости от нагрузки на автомобиль, пружина регулятора тормозной силы меняет свою жесткость, что позволяет поддерживать постоянное давление в тормозной системе.
Основные проблемы, связанные с регулятором тормозной силы, могут возникнуть из-за износа пружины, коррозии или поломки механизма. В случае неисправности регулятора, может произойти неправильное распределение тормозной силы между задними и передними колесами, что может привести к потере управления автомобилем и аварии.
Профилактика и ремонт регулятора тормозной силы
Для предотвращения проблем с регулятором тормозной силы необходимо периодически осматривать его на предмет износа и повреждений. В случае обнаружения каких-либо дефектов, требуется замена или ремонт регулятора.
При ремонте регулятора тормозной силы необходимо провести чистку и смазку пружинного механизма. Также требуется проверить и отрегулировать давление, чтобы обеспечить надлежащую работу тормозной системы. При необходимости, замените изношенные детали и устраните коррозию.
Схема регулятора тормозной силы
Ниже представлена схема регулятора тормозной силы в тормозной системе ГАЗ-69:
| 1 | 2 | 3 | 4 |
|---|---|---|---|
| Тормозной главный цилиндр | Регулятор тормозной силы | Передняя тормозная магистраль | Задняя тормозная магистраль |
Регулятор тормозной силы располагается между тормозным главным цилиндром и передней тормозной магистралью. Он контролирует давление в задней тормозной магистрали и подстраивает его в зависимости от нагрузки на автомобиль и состояния дороги.
Таким образом, регулятор тормозной силы играет важную роль в эффективной работе тормозной системы ГАЗ-69. Регулярная проверка и, при необходимости, ремонт или замена данного элемента помогут обеспечить безопасную эксплуатацию автомобиля.
Основные проблемы и поломки
Тормозная система ГАЗ-69, хотя и надежна и долговечна, все же подвержена определенным проблемам и поломкам. Рассмотрим некоторые из них:
1. Износ тормозных колодок и дисков
Постоянное трение и нагрузки на тормозную систему приводят к износу тормозных колодок и дисков. В результате, автомобиль может потерять тормозную мощность, увеличиться тормозной путь и возникнуть риск возникновения аварии. Регулярная проверка и замена изношенных деталей является важной мерой предотвращения этой проблемы.
2. Утечки тормозной жидкости
Утечка тормозной жидкости может произойти из-за повреждения тормозных шлангов, деформации патрубков или в силу возрастающего износа уплотнений и прокладок. При возникновении утечки тормозной жидкости, тормозная система может стать неэффективной и затруднить обеспечение надежного торможения. При обнаружении утечки необходимо немедленно обратиться к специалистам и устранить проблему.
Также важно регулярно проверять и поддерживать уровень тормозной жидкости в соответствии с рекомендациями производителя.
3. Коррозия и окисление элементов тормозной системы
Так как автомобиль ГАЗ-69 эксплуатируется в сложных условиях (включая езду по бездорожью и пересеченной местности), элементы тормозной системы подвержены коррозии и окислению. Коррозия и окисление могут привести к неисправности тормозов, поэтому регулярная чистка и защита элементов от коррозии являются важными мерами по поддержанию нормальной работы тормозной системы.
Важно! Учитывая самостоятельное выполнение ремонта и обслуживания тормозной системы ГАЗ-69, необходимо иметь соответствующие навыки и знания, а также обращаться к официальной документации и руководству по эксплуатации.
Запомните, что неправильная работа тормозной системы может быть причиной аварии или травмирования. Поэтому в случае серьезных поломок, лучше обратиться к квалифицированным специалистам.
Повышенный износ колодок
Основной причиной повышенного износа колодок тормозов является неправильная эксплуатация транспортного средства. Частое и резкое торможение может привести к неправильному контакту колодок с барабанами, что приводит к их быстрому износу. Кроме того, длительное использование автомобиля с изношенными амортизаторами может негативно сказаться на состоянии тормозной системы и привести к неравномерному износу колодок.
Еще одной причиной повышенного износа колодок может стать несоответствие материала колодок заданным требованиям. Использование некачественных или неоригинальных колодок может привести к их быстрому износу и ухудшению тормозных характеристик автомобиля. Поэтому при замене колодок рекомендуется использовать только оригинальные запчасти или аналоги высокого качества.
Проблемы с амортизаторами
Некачественные амортизаторы могут привести к неравномерному износу колодок тормозов. При плохо работающих амортизаторах колодки могут постоянно контактировать с поверхностью барабанов, что приводит к их преждевременному износу. Поэтому рекомендуется регулярно проверять и обслуживать амортизаторы для предотвращения проблем с тормозной системой.
Проблемы с барабанами тормозов
Еще одной возможной причиной повышенного износа колодок являются проблемы с барабанами тормозов. Деформации, износ поверхности или наличие посторонних предметов в барабане могут привести к неправильному контакту колодок и их быстрому износу. Поэтому рекомендуется регулярно осматривать барабаны тормозов и устранять возможные проблемы в момент их выявления.
В целом, повышенный износ колодок тормозной системы ГАЗ-69 может быть вызван как неправильной эксплуатацией, так и проблемами с материалом колодок, амортизаторами и барабанами. Для предотвращения этой проблемы рекомендуется следить за состоянием тормозной системы, проводить регулярное обслуживание и использовать качественные оригинальные запчасти при замене колодок.
Погнутые барабаны
- Износ тормозных колодок. При износе колодок, контактирующих с поверхностью барабана, может возникнуть неравномерное описание их дисков, что приведет к появлению погнутостей.
- Неправильная установка барабанов. При неправильной установке барабанов, например, с недостаточным закручиванием гайки или неравномерным распределением силы, барабаны могут погнуться.
- Избыточная нагрузка. Чрезмерная нагрузка на тормозные системы, например, при перегрузке автомобиля или при езде по крутым спускам, может привести к погибанию барабанов.
Погнутые барабаны являются серьезной проблемой, которая негативно влияет на эффективность торможения и общую безопасность автомобиля. Когда барабаны погибают, они могут сталкиваться с колодками, что вызывает неожиданные тормозные прыжки и ухудшает контроль над автомобилем.
Как исправить проблему с погнутыми барабанами?
Для исправления проблемы с погнутыми барабанами рекомендуется следующие действия:
- Осмотреть барабаны на наличие видимых повреждений. Если барабан погнут, это будет заметно визуально.
- Проверить износ тормозных колодок. Если колодки сильно изношены, их необходимо заменить и установить новые барабаны.
- При необходимости подгнуть барабаны. Если погнутость незначительная, ее можно устранить при помощи специального инструмента. Однако, если погнутость слишком выражена, лучше заменить барабаны на новые.
- Правильно закрепить барабаны на колесах. Барабаны должны быть плотно прижаты к ступицам и надежно закреплены гайками.
Исправление проблемы с погнутыми барабанами требует некоторых навыков и знаний. В случае, если вы не уверены в своих способностях или если проблема слишком серьезная, лучше обратиться к профессиональным автомеханикам, которые смогут решить данный вопрос качественно и безопасно.
Износ тормозных трубок
Тормозные трубки в системе тормозов ГАЗ-69 подвержены износу в процессе эксплуатации автомобиля. Это связано с постоянным контактом трубок с влагой, грязью и агрессивными химикатами на дороге, а также с высокими температурами и давлением, которые возникают при работе тормозной системы.
Неработоспособные трубки могут привести к ухудшению тормозных характеристик автомобиля и, в критических случаях, даже к полной потере возможности замедления или остановки автомобиля.
Причины износа тормозных трубок:
1. Коррозия. Постоянный контакт с влагой и солями на дороге приводит к появлению коррозии на металлических трубках. Коррозия может привести к прорывам и протечкам в трубках, что негативно сказывается на работе тормозной системы.
2. Механические повреждения. Тормозные трубки могут испытывать механические повреждения в результате ударов, трений или изгибов в процессе эксплуатации автомобиля. Такие повреждения приводят к возможным протечкам или обрывам трубок.
Признаки износа тормозных трубок:
1. Потеря тормозной эффективности. Если тормозная система начинает работать менее эффективно, возможно, трубки подвержены износу и нуждаются в замене.
2. Обнаружение протечек или коррозии на трубках. Визуальный осмотр трубок может выявить заметные повреждения, такие как протечки или коррозия, которые указывают на необходимость замены.
3. Повышенное усилие на педали тормоза. Если вам приходится нажимать на педаль тормоза сильнее обычного, это может быть признаком износа тормозных трубок.
В случае обнаружения износа тормозных трубок рекомендуется немедленно обратиться к специалистам для замены поврежденных трубок и проведения диагностики всей системы тормозов.
Протекание тормозной жидкости
Основные причины протекания тормозной жидкости в системе тормозов ГАЗ-69:
- Износ уплотнительных колец тормозных цилиндров.
- Повреждение гибких тормозных шлангов.
- Коррозия и протечки в тормозных трубках.
При протекании тормозной жидкости необходимо незамедлительно принять меры:
- Обнаружить и устранить место протечки.
- Проверить состояние других элементов системы тормозов.
- Заменить протекшую тормозную жидкость.
- Прокачать тормозную систему и убедиться в отсутствии протечек.
Протекание тормозной жидкости может быть не только опасным для безопасности дорожного движения, но и являться сигналом неисправности в системе тормозов. Поэтому важно регулярно проверять состояние тормозной системы и, при необходимости, обращаться к специалистам для диагностики и ремонта.
