Подогрев зеркал своими руками на ВАЗ 2114

Зимний период сопровождается множеством проблем, с которыми сталкиваются владельцы автомобилей. Одной из таких проблем является запотевание и обледенение зеркал заднего вида. Это, безусловно, создает большие неудобства и опасность на дороге. Однако, современные технологии предлагают надежное решение данной проблемы — установку подогрева зеркал. В данной статье вы найдете подробную инструкцию по установке и самостоятельному подключению подогрева зеркал ВАЗ 2114.

Первым шагом перед установкой подогрева зеркал необходимо приобрести специальный комплект, включающий в себя нагревательные элементы и провода. После этого следует приступить к демонтажу стекла зеркала. Для этой операции понадобится отвертка, с помощью которой нужно аккуратно отделить рамку зеркала от его корпуса. После этого можно снять стекло и перейти к самому процессу установки.

Следующим шагом является установка нагревательных элементов. Их нужно предварительно прогнуть по форме корпуса зеркала, чтобы в дальнейшем они прочно прилегали к поверхности. Подогревательный элемент устанавливается на затемненную поверхность стекла зеркала и оклеивается специальным монтажным клеем. Отверстия под провода просверливаются снизу и сверху корпуса зеркала, после чего провода прокладываются внутрь, чтобы они не выходили наружу.

Подогрев зеркал ВАЗ 2114

Зеркала на автомобиле ВАЗ 2114 играют важную роль в обеспечении безопасности движения. Элементы испарительного обогрева на зеркалах позволяют избежать образования льда и тумана в холодное время года. Они обеспечивают отличную видимость и предотвращают возможные аварийные ситуации.

Если ваш автомобиль ВАЗ 2114 не оснащен фабричным подогревом зеркал, вы можете самостоятельно установить его. Для этого необходимо приобрести соответствующий комплект, который включает в себя электронагревательные пленки, провода, реле и переключатели.

Инструкция по установке подогрева зеркал ВАЗ 2114:

1. Подготовьте инструменты для монтажа: отвертку, кусачки, пассатижи, скотч и проводники.
2. При помощи отвертки снимите пластиковую накладку на внутренней стороне зеркала. Будьте осторожны, чтобы не повредить детали и элементы зеркала.
3. Отсоедините существующие провода и установите электронагревательную пленку согласно инструкции производителя. Убедитесь, что пленка находится вдали от режущих элементов зеркального стекла.
4. С помощью скотча прикрепите провода к корпусу зеркала.
5. Проверьте подключение: подключите провода к реле и переключателю, а затем проведите тестовый запуск системы.
6. Установите пластиковую накладку на внутренней стороне зеркала.

В результате правильной установки и подключения подогрева зеркал ВАЗ 2114 вы сможете использовать эту функцию в любое время года. Помните, что во время работы подогрева зеркал необходимо дополнительно следить за состоянием аккумулятора автомобиля.

Инструкция по установке

Необходимые материалы:

• Комплект подогрева зеркал, включающий в себя нагревательные пленки и крепления
• Отвертка
• Кусачки
• Электротехнический скотч

Порядок установки:

1. Отключите аккумулятор автомобиля, чтобы избежать короткого замыкания.
2. Снимите поворотник с бокового зеркала, при помощи отвертки.
3. Очистите поверхность, на которую будет установлена пленка подогрева. Удалите все грязь и жир.
4. Отлейте и измерьте размер необходимой пленки подогрева. Обрежьте ее по нужным маркерам.
5. Очистите поверхность пленки от защитной пленки и аккуратно разместите ее на зеркале. Убедитесь, что пленка плотно прилегает к зеркалу.
6. Закрепите пленку подогрева на зеркале с помощью креплений, предоставленных в комплекте.
7. Соедините провода подогрева зеркал с проводами автомобиля. Обратите внимание на правильное подключение: к + и -.
8. Закрепите провода подогрева скотчем, чтобы они не мешали при установке поворотника.
9. Установите поворотник на место и закрепите его при помощи отвертки.
10. Проверьте работу подогрева зеркал, включив аккумулятор автомобиля.

Теперь вы знаете, как правильно установить подогрев зеркал на автомобиле ВАЗ 2114! Следуйте данной инструкции шаг за шагом, и вы сможете наслаждаться теплыми зеркалами даже в холодную погоду.

Самостоятельное подключение

Самостоятельное подключение подогрева зеркал ВАЗ 2114 не требует особых навыков и может быть выполнено любым автолюбителем. Для этого потребуется несколько простых инструментов и немного времени.

Перед началом работ необходимо убедиться, что автомобиль отключен от источника питания. Далее следует выполнить следующие шаги:

1. Расположите провода от подогрева зеркала на задней панели автомобиля и определите место их подключения.
2. Отсоедините соединительные провода от зеркала и подключите их к проводам подогрева.
3. Выведите провода подогрева зеркал через отверстие в двери и прокладке, сделайте пометку для последующего монтажа.
4. Подключите провода к электрической сети автомобиля согласно инструкции, подключив их к соответствующим клеммам аккумулятора или электросистемы.
5. Завершите монтаж, убедившись в надежности и правильности подключения проводов и установив зеркало на место.

После выполнения всех этих шагов, подогрев зеркал ВАЗ 2114 будет полностью готов к использованию. При необходимости, перед первым использованием рекомендуется проверить его работоспособность, включив включатель на панели управления автомобилем.

Выбор подогревателей

При выборе подогревателей для зеркал автомобиля ВАЗ 2114 следует учитывать несколько факторов:

1. Тип подогревателя. Существуют два основных типа подогревателей для зеркал автомобиля: сопротивительные и нагревательные пленки. Сопротивительные подогреватели обеспечивают равномерный нагрев, а нагревательные пленки быстро прогреваются, но могут иметь неравномерное распределение тепла.
2. Мощность. Подогреватели могут иметь различную мощность, которая определяет скорость и эффективность их работы. Рекомендуется выбирать подогреватели с мощностью от 4 до 8 Вт на 1 квадратный сантиметр поверхности зеркала.
3. Количество подогревателей. В зависимости от пожеланий и особенностей эксплуатации автомобиля можно выбрать одиночный или двойной подогреватель для каждого зеркала.
4. Надежность. Обратите внимание на качество и изготовителя подогревателей. Лучше выбирать проверенные и надежные бренды.
5. Цена. Цена на подогреватели может варьироваться в зависимости от их характеристик и производителя. Рекомендуется выбирать подогреватели в соответствии с установленным бюджетом.

Учитывая эти факторы и сравнивая характеристики различных моделей подогревателей, вы сможете выбрать наиболее подходящую опцию для установки на ВАЗ 2114.

Необходимые инструменты

Для установки и подключения подогрева зеркал на ВАЗ 2114 вам понадобятся следующие инструменты:

• Отвертка;
• Шуруповерт;
• Набор ключей;
• Тестер (для проверки электрической цепи);
• Пайка и припой;
• Изолента;
• Монтажная лента (для фиксации проводов);
• Монтажные скобы или стяжки (для фиксации проводки);
• Мультиметр (для проверки напряжения).

Помимо этих инструментов, вам могут понадобиться дополнительные материалы, такие как:

• Запасной кабель;
• Контакты для соединения проводов;
• Термоусадочная трубка (для изоляции соединений).

Выбор места установки

При установке подогрева зеркал на ВАЗ 2114 необходимо правильно выбрать место установки нагревательных элементов. Это важно для эффективной работы системы и безопасности автомобиля.

Для начала, необходимо определить зону, которую вы хотите обогреть. Обычно эта зона ограничивается задней частью зеркала, ведь именно на ней образуется конденсат и иней в холодную погоду.

Ориентируясь на размеры нагревательных элементов, выберите соответствующую область зеркала, где они будут располагаться. Обратите внимание, что элементы должны быть плотно приклеены к поверхности зеркала, чтобы обеспечить хороший теплообмен.

Если на зеркале уже имеются другие элементы (например, поворотники или датчики), учтите их расположение при выборе места установки нагревателей. Они не должны закрывать сами зеркала или перекрывать видимость для водителя.

Также рекомендуется выбирать такое место, где установка нагревателей не будет затруднена из-за препятствий, таких как провода или другие элементы автомобиля.

Установка проводки

После подготовительных работ, можно приступить к установке проводки для подогрева зеркал на ВАЗ 2114. Следуйте инструкции ниже:

Шаг 1: Подготовка проводки

Перед установкой проводки необходимо приобрести специальный комплект, который включает в себя необходимые провода, реле и предохранители. Убедитесь, что комплект подходит для ВАЗ 2114 и соответствует системе подогрева зеркал, которую вы планируете установить. Также, проверьте наличие инструкции к комплекту.

Шаг 2: Монтаж проводки

Перед началом установки проводки, отсоедините клеммы аккумулятора, чтобы избежать короткого замыкания. Затем, найдите подходящее место для размещения реле подогрева зеркал. Обычно, оно находится внутри салона автомобиля, вблизи панели приборов или вблизи реле стеклоочистителя.

Теперь, проложите провода от места установки реле до каждого зеркала, используя специальные скрытые проводники или руководствуясь имеющейся электрической схемой вашей модели. При необходимости, просверлите отверстия для прокладки проводов через кузов автомобиля. Обратите внимание на то, чтобы провода не были подвержены механическим повреждениям или обжатию растяжением.

Подключите один конец каждого провода к соответствующим контактам реле подогрева зеркал. Затем, при помощи кримп-коннекторов или пайки соедините другой конец каждого провода с соответствующими контактами зеркал. Обратите внимание на правильность подключения, чтобы избежать перекрытия проводов или их короткого замыкания.

Наконец, проверьте проводку на отсутствие проводимости между проводами и кузовом. Убедитесь, что все соединения крепкие и надежные. После этого, следует проверить работоспособность подогрева зеркал, включив аккумулятор автомобиля и нажав соответствующую кнопку на панели приборов.

Если все работает корректно, то проводка установлена правильно. В противном случае, необходимо повторно проверить подключения и проводимость, поскольку неправильная установка может привести к неисправности системы подогрева зеркал.

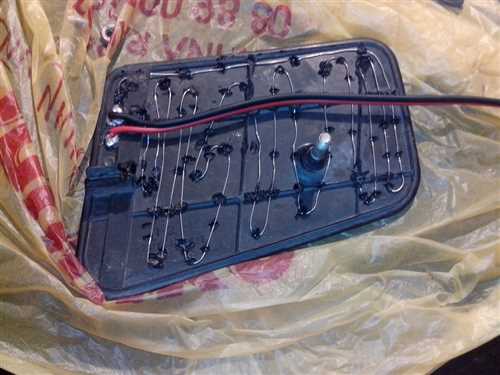

Монтаж подогревателей

Перед началом монтажа подогревателей убедитесь, что вы располагаете всем необходимым инструментом:

Теперь, когда у вас есть все необходимое, можно приступать к монтажу:

1. Очистите поверхность зеркала от грязи и жира с помощью спирта или другого очистителя. Это позволит обеспечить надежное сцепление подогревателя с поверхностью зеркала.
2. Разместите подогреватель на задней стороне зеркала и убедитесь, что он находится в желаемом положении. Затем, с помощью карандаша или маркера, обведите контуры подогревателя на зеркале.
3. С помощью отвертки снимите зеркало с автомобиля. Будьте осторожны, чтобы не повредить его.
4. Установите подогреватель в соответствии с контурами, которые вы отметили на зеркале. Убедитесь, что он плотно прилегает к поверхности.
5. Приложите к подогревателю термоусадочную трубку и нагрейте ее паяльником до тех пор, пока она не сократится и плотно облепит подогреватель. Это обеспечит хорошую изоляцию и защитит подогреватель от влаги.
6. Соедините провода подогревателя с проводами на автомобиле с помощью кусачек и электрического тестера. Убедитесь, что соединение качественное и надежное.
7. Закрепите провода с помощью изоленты и клея, чтобы они не отсоединялись от вибрации и движения автомобиля.
8. Установите зеркало обратно на автомобиль и закрепите его с помощью отвертки.

После завершения монтажа проверьте работу подогревателей, включив соответствующий переключатель в салоне автомобиля. Если зеркала начинают подогреваться, значит монтаж прошел успешно.

Теперь у вас есть подогрев зеркал на вашей ВАЗ 2114, что позволит вам уверенно двигаться по дороге даже в холодную погоду. Следуя указанной выше инструкции, вы сможете самостоятельно установить и подключить подогреватели без проблем.

Подключение к аккумулятору

Для подключения подогрева зеркал к аккумулятору ВАЗ 2114 необходимо следовать определенной последовательности действий:

1. Выключите зажигание и отсоедините клемму отрицательного полюса аккумулятора, чтобы избежать короткого замыкания и возможных травм.
2. Проверьте, есть ли свободные места на аккумуляторе, где можно подключить провода подогрева.
3. Зачистите места подключения проводов на аккумуляторе и на цепи подогрева. Убедитесь, что поверхность чистая от грязи, окислов или жира.
4. Соедините красный провод от подогрева зеркал с положительным полюсом аккумулятора.
5. Соедините черный провод от подогрева зеркал с отрицательным полюсом аккумулятора.
6. Убедитесь в надежности и качестве соединений. Проверьте, что провода не соприкасаются с другими металлическими частями автомобиля.
7. Подключите клемму отрицательного полюса аккумулятора, обратно фиксируя ее на месте.
8. Включите зажигание и проверьте работоспособность подогрева зеркал. Ощутите поверхность зеркал рукой – если они прогреваются, значит, установка и подключение прошли успешно.

Важно:

При работе с электрическими системами автомобиля необходимо выполнять все меры предосторожности. При подключении к аккумулятору следует соблюдать правильную полярность и избегать коротких замыканий, которые могут привести к повреждению оборудования и автомобиля, а также к возникновению пожара.

Проверка работоспособности

После установки и подключения подогрева зеркал ВАЗ 2114, необходимо проверить его работоспособность. Для этого выполните следующие действия:

Шаг 1: Визуальный осмотр

• Осмотрите зеркала и убедитесь, что подогревательные петли правильно проклеены на обратную сторону зеркал.
• Проверьте, что провода от подогревателей надежно закреплены и не имеют повреждений.

Шаг 2: Проверка подключения

1. Убедитесь, что провода от подогревателей зеркал подключены к соответствующим контактам.
2. Проверьте, что все соединения надежно закреплены и плотно прилегают.

Шаг 3: Тестирование работы

1. Включите зажигание автомобиля.
2. Включите подогрев зеркал с помощью переключателя или кнопки на панели управления.
3. Дождитесь нескольких минут и ощутите зеркала рукой. Они должны быть теплыми на ощупь.

Если зеркала нагреваются и подача электричества на подогреватели работает, то подогрев зеркал ВАЗ 2114 успешно установлен и подключен. Если же зеркала остаются холодными, проверьте все соединения и провода, и повторите тестирование. В случае неудачи, обратитесь за помощью к специалисту.
